Технологічна карта випробування масляних вимикачів 35 кВ

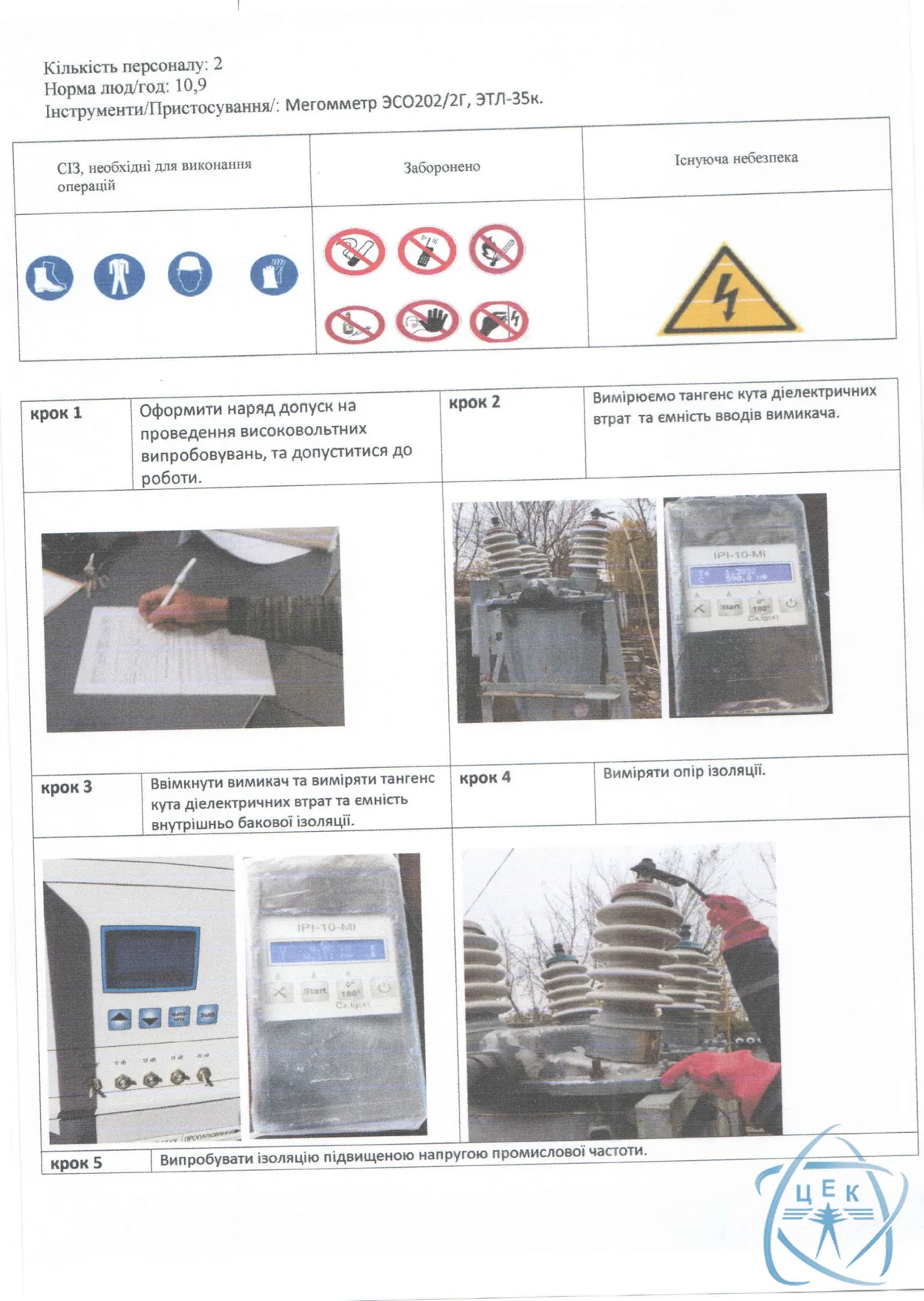

Технологічна карта №12/СДІЗП регламентує повний цикл випробування масляних вимикачів 35 кВ (С-35, ВТ-35, МКП-35): вимірювання тангенса кута діелектричних втрат, ємності вводів, опору ізоляції та випробування підвищеною напругою. Виконує ЕТЛ ЦЕК згідно ПУЕ-2026.

Нормативна база

• ПУЕ-2026, розд. 1.8 (вимикачі 35 кВ і вище)
• СОУ-Н ЕЕ 20.302:2020
• ГКД 34.20.302-2002
• НПАОП 40.1-1.21-98

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на високовольтні випробування. Зняти напругу, перевірити її відсутність, накласти переносні заземлення на всі три фази з обох сторін вимикача.

2. Крок 2. Тангенс δ вводів

   Виміряти тангенс кута діелектричних втрат (tg δ) та ємність кожного вводу МВ за схемою «обернена» вимірювачем IPI-10-MI. Норма для маслонаповнених вводів 35 кВ — tg δ ≤ 1,5 % за +20 °C.

3. Крок 3. Тангенс δ внутрішньої ізоляції

   Увімкнути МВ у положення «Включено» і виміряти tg δ та ємність внутрішньобакової ізоляції (між контактами і баком). Норма — tg δ ≤ 4 % при +20 °C.

4. Крок 4. Опір ізоляції

   Виміряти опір ізоляції рухомих і нерухомих контактів, тяг, ізоляційних елементів мегаомметром 2500 В. Норма — не менше 3000 МОм.

5. Крок 5. Високовольтне випробування

   Випробувати ізоляцію МВ 35 кВ підвищеною напругою промислової частоти 95 кВ протягом 1 хв (опорна та між контактами при відключеному вимикачі) установкою ЭТЛ-35к. Контролювати струм витоку, частковий розряд.

Результат і періодичність

ЕТЛ ЦЕК видає протокол випробування МВ 35 кВ із всіма параметрами та висновком про можливість введення в експлуатацію. Періодичність — 1 раз на 6 років, після КР — обов'язково.
