Аналіз трансформаторного масла — ХАРГ, фізико-хімічні випробування
Хімлабораторія ЦЕК виконує повний комплекс аналізів трансформаторного масла силових трансформаторів 6–110 кВ: хроматографічний аналіз розчинених газів (ХАРГ) — діагностика «здоров'я» бака за 9 газами, пробивна напруга, тангенс δ, вологовміст, кислотне число, температура спалаху. Діагностика без виведення трансформатора у ремонт.
Що входить у послугу
- Хроматографічний аналіз розчинених газів (ХАРГ): H₂, CH₄, C₂H₂, C₂H₄, C₂H₆, CO, CO₂
- Визначення пробивної напруги
- Вимірювання тангенса δ діелектричних втрат при 90 °C
- Вологовміст методом Карла Фішера

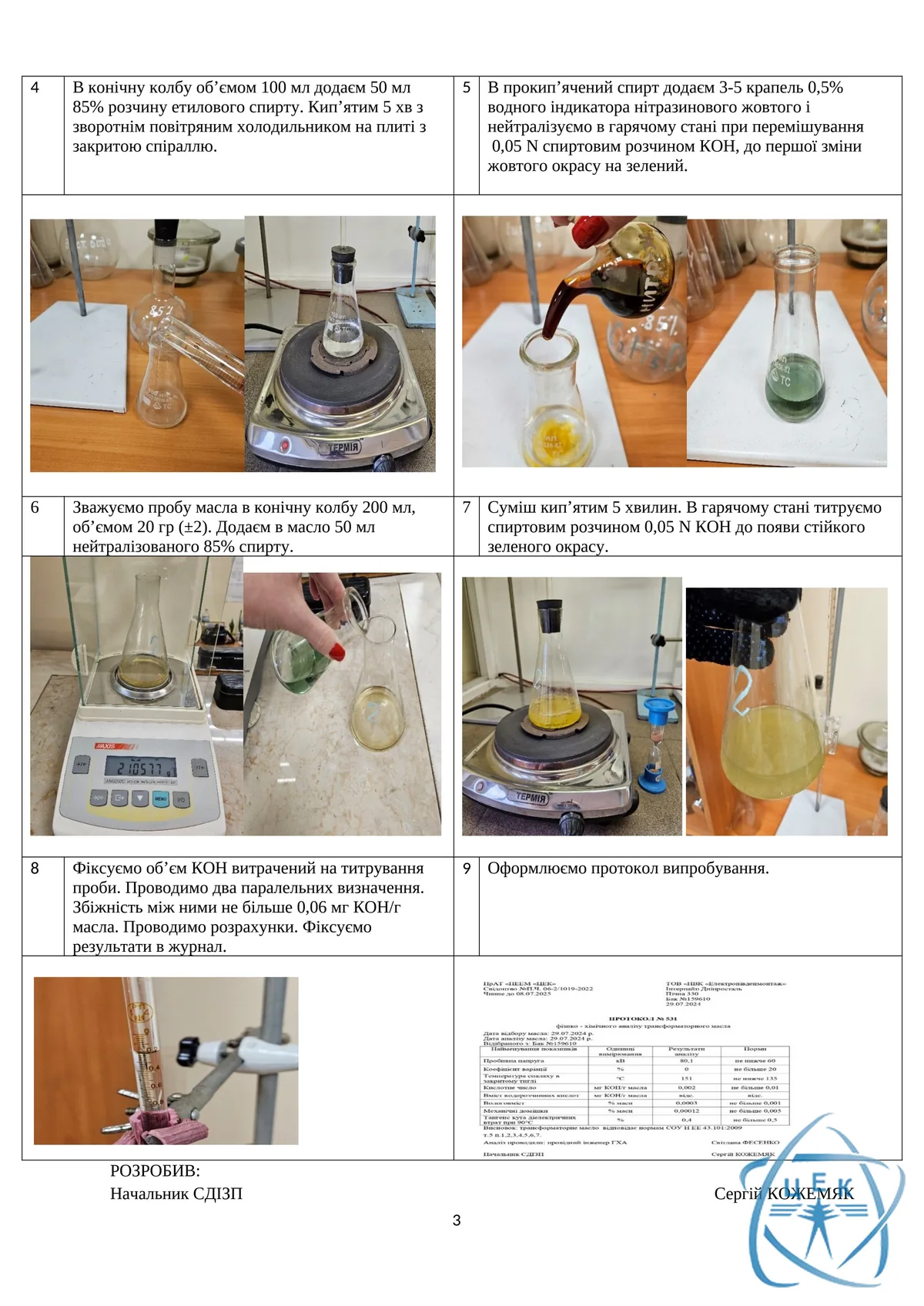

- Кислотне число
- Температура спалаху у закритому тиглі
- Механічні домішки, водорозчинні кислоти
Які документи отримаєте
- Протокол ХАРГ із діагнозом дефекту (часткові розряди, перегрів, дугові розряди)
- Протокол фізико-хімічних випробувань масла
- Рекомендації — продовжити експлуатацію / регенерація / заміна масла / ремонт
Нормативка
- ХАРГ - СОУ-Н ЕЕ 46.501:2006
- СОУ-Н ЕЕ 43.101:2009 — фізико-хімічний аналіз масла
- Аварійний відбір — після перегріву, КЗ у мережі, спрацювання газового реле
Як проходить випробування
Заявка
Дзвоните на (067) 676-21-97. Узгоджуємо тип і потужність трансформатора, дату попереднього аналізу.
Відбір проби
Приймаємо пробу від замовника. Тара — герметична скляна пляшка 0,5 л, шприц.
Лабораторні дослідження
У хімлабораторії ЦЕК виконуємо ХАРГ на хроматографі, фіз-хім випробування на установці УИМ-90.
Протокол і рекомендації
У 1 день видаємо повний протокол із висновком.
Потрібен повний пакет протоколів для контролюючих органів?
Виїдемо протягом 24–48 годин, видамо протокол встановленого зразка.Часті питання
Що показує ХАРГ?
Хроматографічний аналіз розчинених газів виявляє приховані дефекти всередині бака трансформатора: часткові розряди, перегрів обмоток або контактів, дугові розряди в маслі, старіння целюлозної ізоляції. Це робиться без виведення трансформатора з роботи.
Як часто треба робити ХАРГ?
За СОУ-Н ЕЕ 46.501:2006: один раз на 6 місяців. Аварійно — після спрацювання газового реле, КЗ у мережі, перегріву.
Що означає високий C₂H₂ (ацетилен)?
Ацетилен — маркер дугових розрядів (іскріння). Поява C₂H₂ навіть у малих концентраціях (>5 ppm) — серйозний сигнал. Терміново — повторний відбір через 2 тижні, ревізія трансформатора.
Скільки коштує комплексний аналіз масла?
ХАРГ — — уточніть за телефоном +38 (067) 676-21-97 —. Повний фіз-хім (пробивна, тангенс δ, вологість, кислотність, спалах) — — уточніть за телефоном +38 (067) 676-21-97 —. Комплекс «ХАРГ + фіз-хім» — — уточніть за телефоном +38 (067) 676-21-97 —.
Скільки часу займає аналіз?
Стандартно — 1-2 робочих днів від отримання проби. Терміново (за 48 годин) — за окремою домовленістю + 50% до базової ціни.
Замовте випробування в ЕТЛ ЦЕК — 2026
Атестована лабораторія до 35 кВ (окремі роботи — до 150 кВ) · Дніпро, Дніпропетровська, Запорізька, Харківська обл. та вся Україна
Свідоцтво №16.07.2025-1, чинне до 16.07.2028 · повірені сертифіковані прилади
📞 +38 (067) 676-21-97 Call-центр: 0-800-30-00-15 ✉ poslugy@cek.dp.ua
