Випробування опору ізоляції кабельної лінії напругою до 1 кВ

Покрокова методика періодичних та приймально-здавальних випробувань опору ізоляції низьковольтних силових кабельних ліній напругою до 1 кВ (типу АСБ, АВВГ, ВВГ). Виконує ЕТЛ ЦЕК.

Нормативна база

• СОУ-Н ЕЕ 20.304:2009 — норми випробування електрообладнання споживачів
• ПУЕ-2026, розд. 1.8.40 — кабельні лінії напругою до 1 кВ
• ПТЕЕС — Правила технічної експлуатації електроустановок споживачів

Покрокова методика

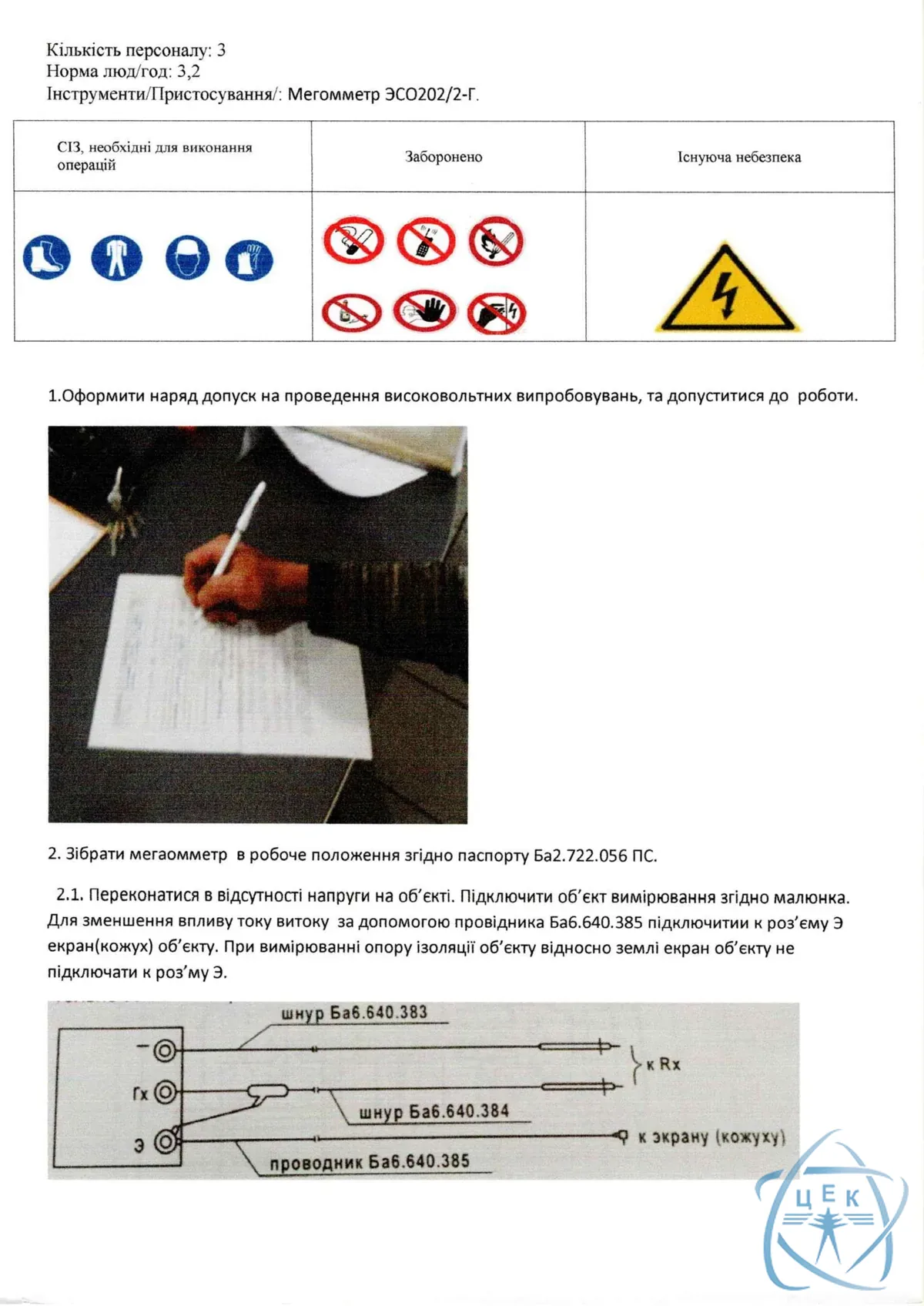

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на проведення випробувань, переконатися у відсутності напруги на об'єкті, накласти переносні заземлення.

2. Крок 2. Підготовка мегаомметра

   Зібрати мегаомметр ЭСО202/2-Г у робоче положення згідно паспорту Ба2.722.056 ПС. Підключити шнури Ба6.640.383, 384 та провідник Ба6.640.385 до екрана/кожуха об'єкта. Встановити перемикач вимірювальних напруг у потрібне положення, перемикач діапазонів — I або II. Крутити ручку генератора зі швидкістю 120–144 об/хв до запалювання індикатора ВН.

3. Крок 3. Вимірювання опору ізоляції

   Виміряти опір ізоляції між фазами та фаза–нуль: А-В, А-С, В-С, А-0, В-0, С-0. Для кабелів 0,4 кВ норма — не менше 0,5 МОм для кожної жили (для нових кабелів — 100 МОм за СОУ-Н ЕЕ 20.304:2009).

4. Крок 4. Перевірка цілісності

   Закоротити та заземлити протилежний бік кабельної лінії. Повторно виміряти опір ізоляції згідно п.3 — якщо всі виміри показують значення 0, кабельна лінія ціла (відсутні обриви фаз та нуля).

5. Крок 5. Протокол

   Порівняти отримані дані з нормами СОУ-Н ЕЕ 20.304:2009 п.8.2. Оформити протокол випробування ізоляції низьковольтних кабелів (типова форма ЕТЛ ЦЕК, протокол № ...).

Результат і періодичність

Кабельна лінія 0,4 кВ визнається придатною, якщо опір ізоляції ≥ 0,5 МОм та відсутні обриви. Періодичність — 1 раз на 3 роки для кабелів у землі та після кожного ремонту/підключення нового абонента.
