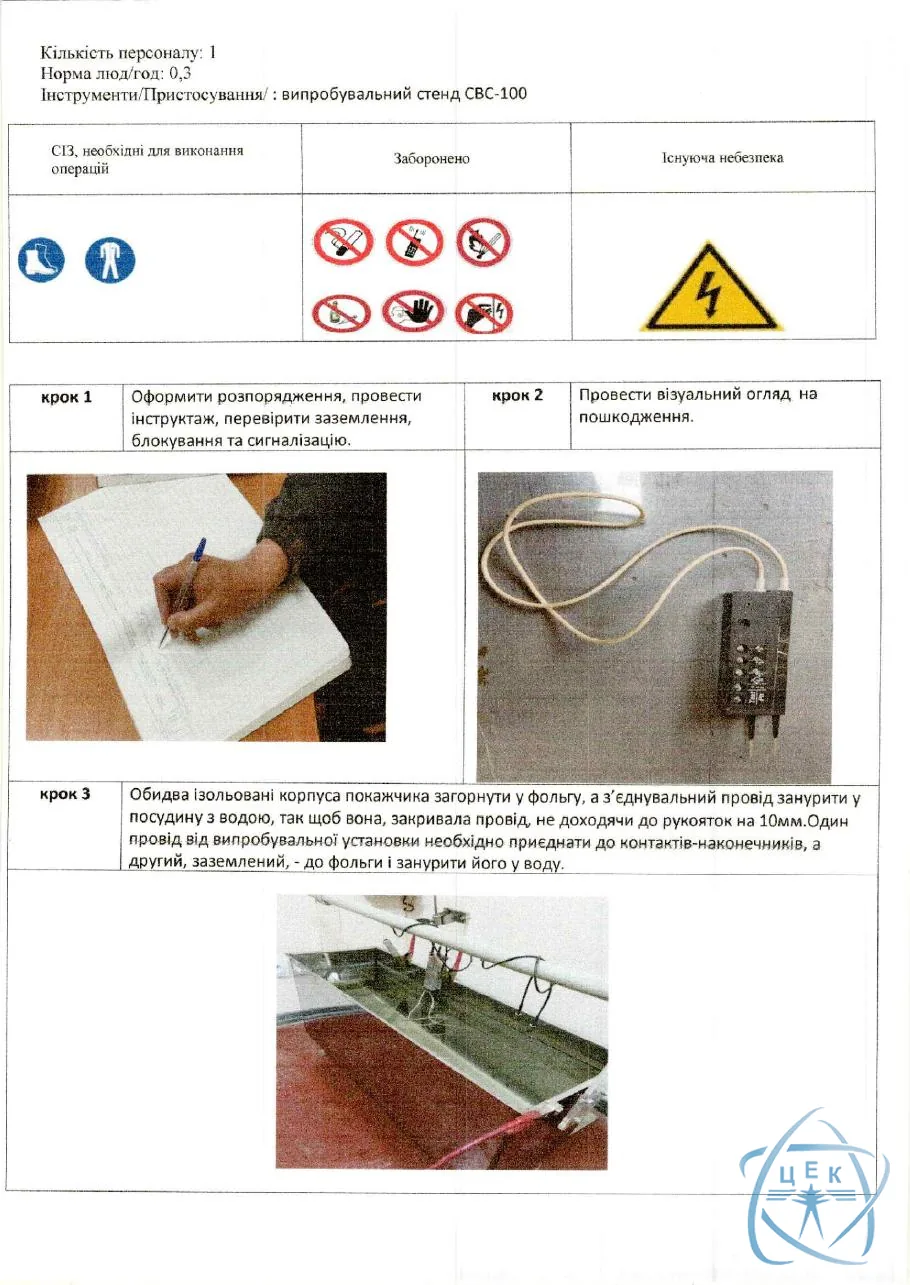

Технологічна карта випробування покажчика напруги до 1 кВ

Періодичне випробування електричної міцності ізоляції та напруги спрацювання покажчика напруги до 1 кВ (Поиск-5, ПИН-90 та аналоги). Виконує ЕТЛ ЦЕК.

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів
• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання

Покрокова методика

1. Крок 1. Підготовка

   Оформити розпорядження, провести інструктаж, перевірити заземлення, блокування та сигналізацію.

2. Крок 2. Огляд

   Провести візуальний огляд покажчика на відсутність пошкоджень корпусу, проводу, наконечників.

3. Крок 3. Установка

   Обидва ізольовані корпуси покажчика загорнути у фольгу, з'єднувальний провід занурити у посудину з водою (вода не доходить до рукояток на 10 мм). Один вивід випробувальної установки — до контактів-наконечників, другий заземлений — до фольги і у воду.

4. Крок 4. Випробування ізоляції

   Підняти напругу до 1,2·Uроб і витримати заданий час. Заміряти струм витоку.

5. Крок 5. Напруга спрацювання

   Встановити покажчик на клеми 100 В пульта СВС-100, плавно підіймаючи напругу зафіксувати напругу спрацювання покажчика.

6. Крок 6. Зняття напруги

   Плавно зняти напругу, вимкнути установку.

7. Крок 7. Маркування

   Нанести штамп з номером, датою та терміном наступного випробування.

Результат і періодичність

ЕТЛ ЦЕК видає протокол та штамп. Періодичність — 1 раз на 12 місяців.
