Технологічна карта випробування розрядників
Покрокова методика випробування розрядників (трубчастих, вентильних) — періодична перевірка на підстанціях 6–35 кВ. Виконує ЕТЛ ЦЕК у Дніпрі.
Нормативна база
- СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання
- ПУЕ-2026, розд. 1.8.31 — вентильні розрядники
Покрокова методика
Крок 1. Наряд-допуск
Оформити наряд-допуск на проведення високовольтних випробувань, допуститися до роботи. Розрядник від'єднати від ошиновки.

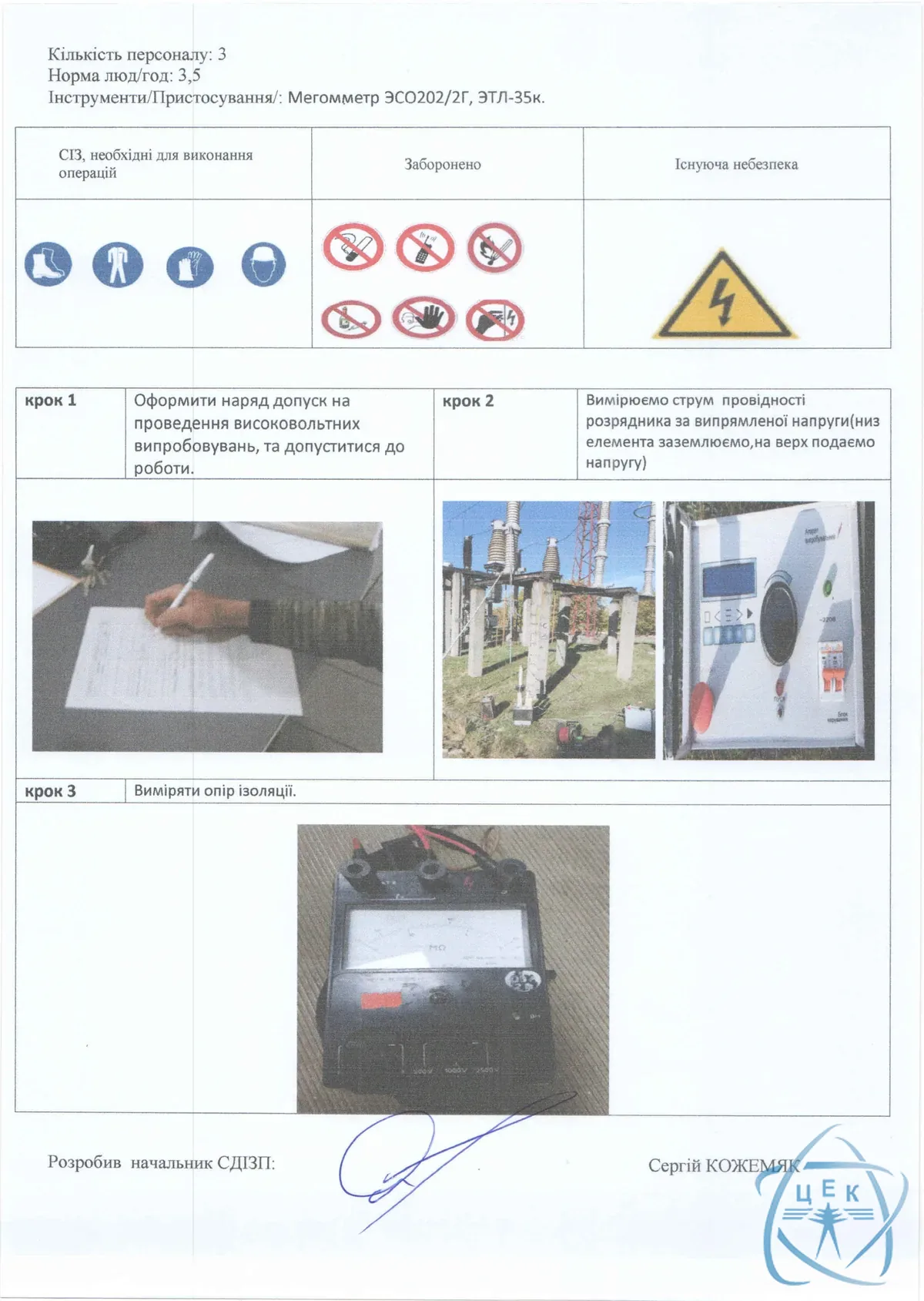

Крок 2. Вимір струму провідності
Виміряти струм провідності розрядника за випрямленої напруги: низ елемента заземлити, на верх подати напругу від установки ЭТЛ-35к. Зафіксувати струм провідності при випробувальній напрузі згідно паспорту розрядника.
Крок 3. Опір ізоляції
Виміряти опір ізоляції мегаомметром ЭСО202/2Г напругою 2500 В. Норма для багатоелементних розрядників — не менше 3000 МОм на елемент.
Крок 4. Протокол
Закрити наряд-допуск, оформити протокол випробування розрядника з висновком.
Замовте випробування розрядників у ЕТЛ ЦЕК — виїзд по Дніпру та області.
ЕТЛ ЦЕК · виїзд по Дніпру за 24 годиниРезультат і періодичність
Розрядник придатний, якщо струм провідності в межах паспортних даних, опір ізоляції — у нормі. У разі відхилень — підлягає заміні.
