Технологічна карта випробування струмообмежувальних сухих реакторів

Методика випробування струмообмежувальних сухих реакторів напругою 3, 6, 10, 15, 20, 35 кВ. Виконує електротехнічна лабораторія ПрАТ «ПЕЕМ «ЦЕК» — свідоцтво № 16.07.2025-1.

Нормативна база

• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання
• ПУЕ-2026, розд. 1.8.21 — реактори
• ГОСТ 14794-79 — реактори струмообмежувальні

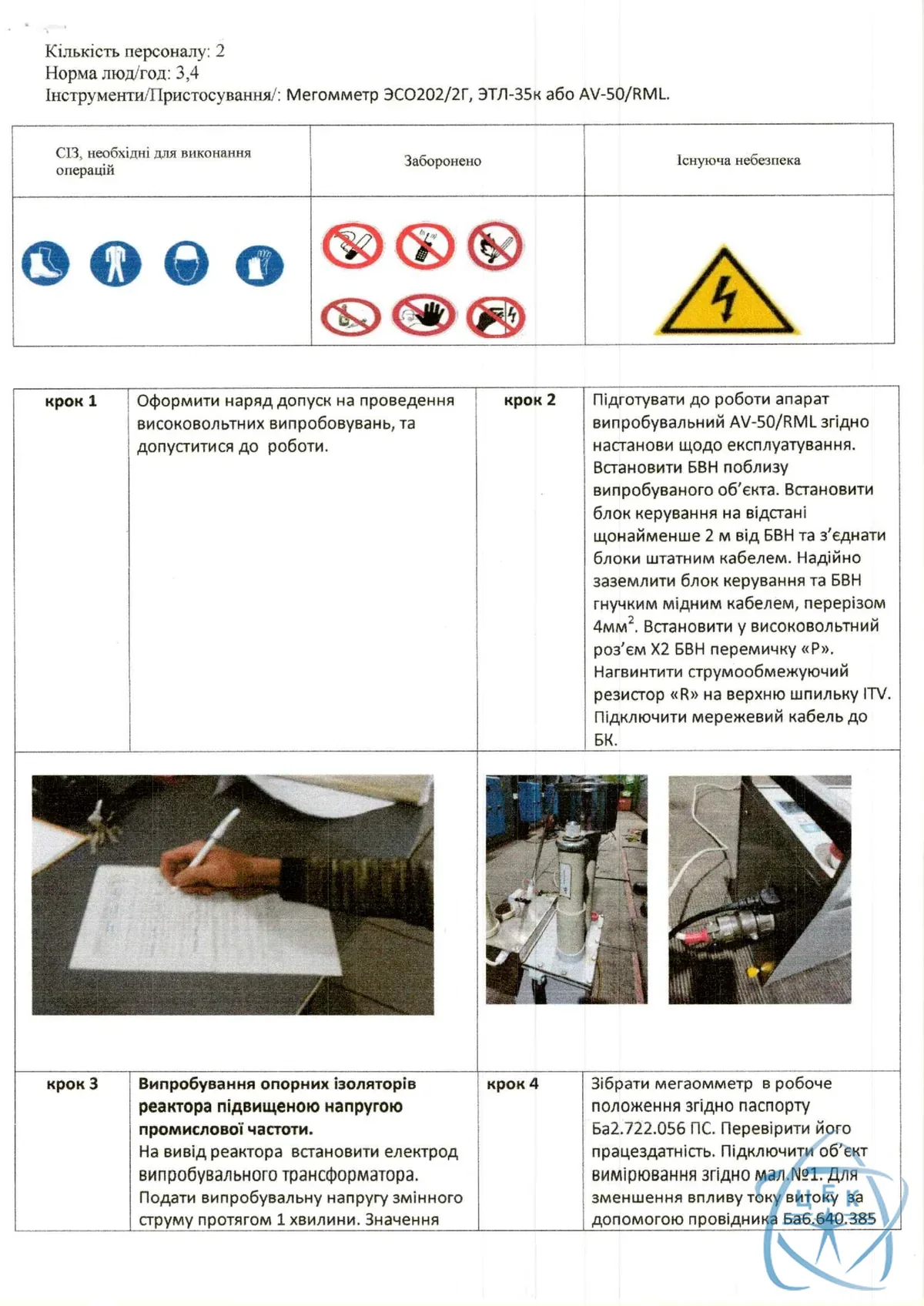

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на проведення високовольтних випробувань, допуститися до роботи.

2. Крок 2. Підготовка AV-50/RML

   Підготувати випробувальний апарат AV-50/RML: встановити БВН поблизу реактора, блок керування — щонайменше 2 м від БВН, з'єднати штатним кабелем. Надійно заземлити обидва блоки гнучким мідним кабелем перерізом 4 мм². У роз'єм Х2 БВН встановити перемичку «Р», нагвинтити струмообмежуючий резистор «R» на верхню шпильку.

3. Крок 3. Випробування опорних ізоляторів

   На вивід реактора встановити електрод випробувального трансформатора. Подати випробувальну напругу промислової частоти 50 Гц протягом 1 хв. Для фарфорової ізоляції 10 кВ — 42 кВ, 35 кВ — 95 кВ; для полімерної — 37,8/85,5 кВ відповідно.

4. Крок 4. Опір ізоляції обмоток

   Зібрати мегаомметр ЭСО202/2Г у робоче положення. Виміряти опір ізоляції обмоток відносно болтів кріплення мегаомметром 1,0 або 2,5 кВ. Для нових реакторів — не менше 0,5 МОм, в експлуатації — не менше 0,1 МОм.

5. Крок 5. Закриття наряду

   Закрити наряд-допуск. За результатами вимірів оформити протокол випробування реактора.

Результат і періодичність

Реактор придатний до експлуатації, якщо опорна ізоляція витримала випробування промисловою напругою, а опір ізоляції обмоток відповідає нормам СОУ-Н ЕЕ 20.302:2020.
