Технологічна карта випробування трансформаторів струму (ТТ) 6–10 кВ

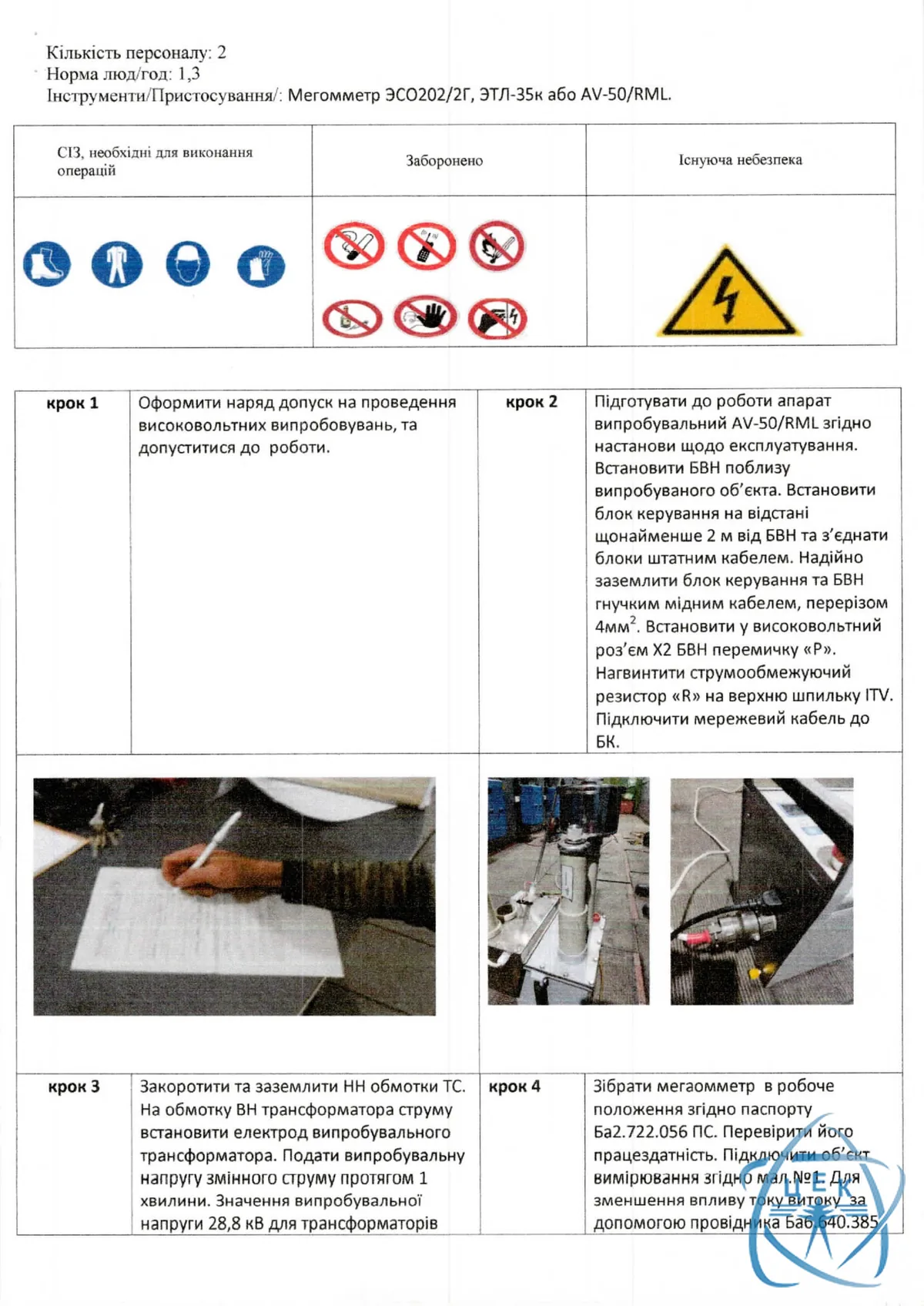

Технологічна карта №6/СДІЗП регламентує випробування трансформаторів струму (ТТ) 6–10 кВ типу ТОЛ-10, ТПЛ, ТПОЛ. Виконує електротехнічна лабораторія ЦЕК у Дніпрі: вимірювання опору ізоляції мегаомметром ЭСО202/2Г (2500 В), високовольтні випробування первинної обмотки напругою 28,8 кВ (6 кВ ТТ) або 37,8 кВ (10 кВ ТТ), випробування вторинних обмоток 1 кВ — згідно СОУ-Н ЕЕ 20.302:2020.

Нормативна база

• ПУЕ-2026, розд. 1.8 (вимірювальні трансформатори)
• СОУ-Н ЕЕ 20.302:2020, п. 10.2, 10.5.1
• ГКД 34.20.302-2002
• НПАОП 40.1-1.21-98

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на проведення високовольтних випробувань, провести цільовий інструктаж бригади, перевірити відсутність напруги, накласти заземлення, виставити плакати безпеки.

2. Крок 2. Підготовка AV-50/RML

   Встановити блок високої напруги (БВН) поблизу ТТ, блок керування — на відстані не менше 2 м. З'єднати блоки штатним кабелем. Заземлити БВН та БК мідним кабелем перерізом 4 мм². Встановити перемичку «Р» у роз'єм Х2 БВН, нагвинтити струмообмежуючий резистор «R» на верхню шпильку.

3. Крок 3. Випробування первинної обмотки

   Закоротити та заземлити вторинні (НН) обмотки ТТ. На обмотку ВН встановити електрод трансформатора. Подати випробувальну напругу промислової частоти 28,8 кВ (для ТТ 6 кВ) або 37,8 кВ (для ТТ 10 кВ) і витримати 1 хвилину — без пробою та перекриття.

4. Крок 4. Підготовка мегаомметра

   Зібрати мегаомметр ЭСО202/2Г згідно паспорту Ба2.722.056 ПС, перевірити працездатність. Підключити об'єкт за схемою з екрануванням струму витоку. Встановити перемикач вимірювальних напруг в положення 2500 В, перемикач діапазонів — I або II.

5. Крок 5. Вимірювання опору ізоляції

   Виміряти мегаомметром 2500 В опір ізоляції ТТ між первинною обмоткою та корпусом, між вторинними обмотками та корпусом і між обмотками. Норма — не менше 1000 МОм для нової ізоляції; не нижче 50% від початкового значення для експлуатованої.

6. Крок 6. Випробування вторинних обмоток

   Приєднати електрод AV-50/RML до однієї вторинної обмотки ТТ, інші обмотки та корпус заземлити. Подати випробувальну напругу 1 кВ змінного струму на 1 хвилину. Повторити для кожної вторинної обмотки.

7. Крок 7. Протокол

   Закрити наряд-допуск. За результатами вимірів оформити протокол випробування ТТ із зазначенням опору ізоляції до та після випробування, фактичної випробувальної напруги, висновку про відповідність вимогам СОУ-Н ЕЕ 20.302:2020.

Результат і періодичність

За результатами випробування ЕТЛ ЦЕК видає протокол з висновком «Відповідає вимогам СОУ-Н ЕЕ 20.302:2020 п.10.2, п.10.5.1». Періодичність — 1 раз на 4 роки, після ремонту обов'язково.
