Технологічна карта визначення температури спалаху трансформаторної олії у закритому тиглі

Технологічна карта №42/СДІЗП визначає послідовність хімічного аналізу трансформаторної олії на температуру спалаху у закритому тиглі. Виконується ЕТЛ ЦЕК згідно ГОСТ 6356-75 — обов'язковий показник стану олії силових трансформаторів за ПУЕ-2026.

Нормативна база

• ГОСТ 6356-75 — нафтопродукти. Метод визначення температури спалаху у закритому тиглі
• ПУЕ-2026, розд. 1.8.36 — трансформаторне масло
• СОУ-Н ЕЕ 43.101:2009 — норми оцінки стану ізоляційних масел

Покрокова методика

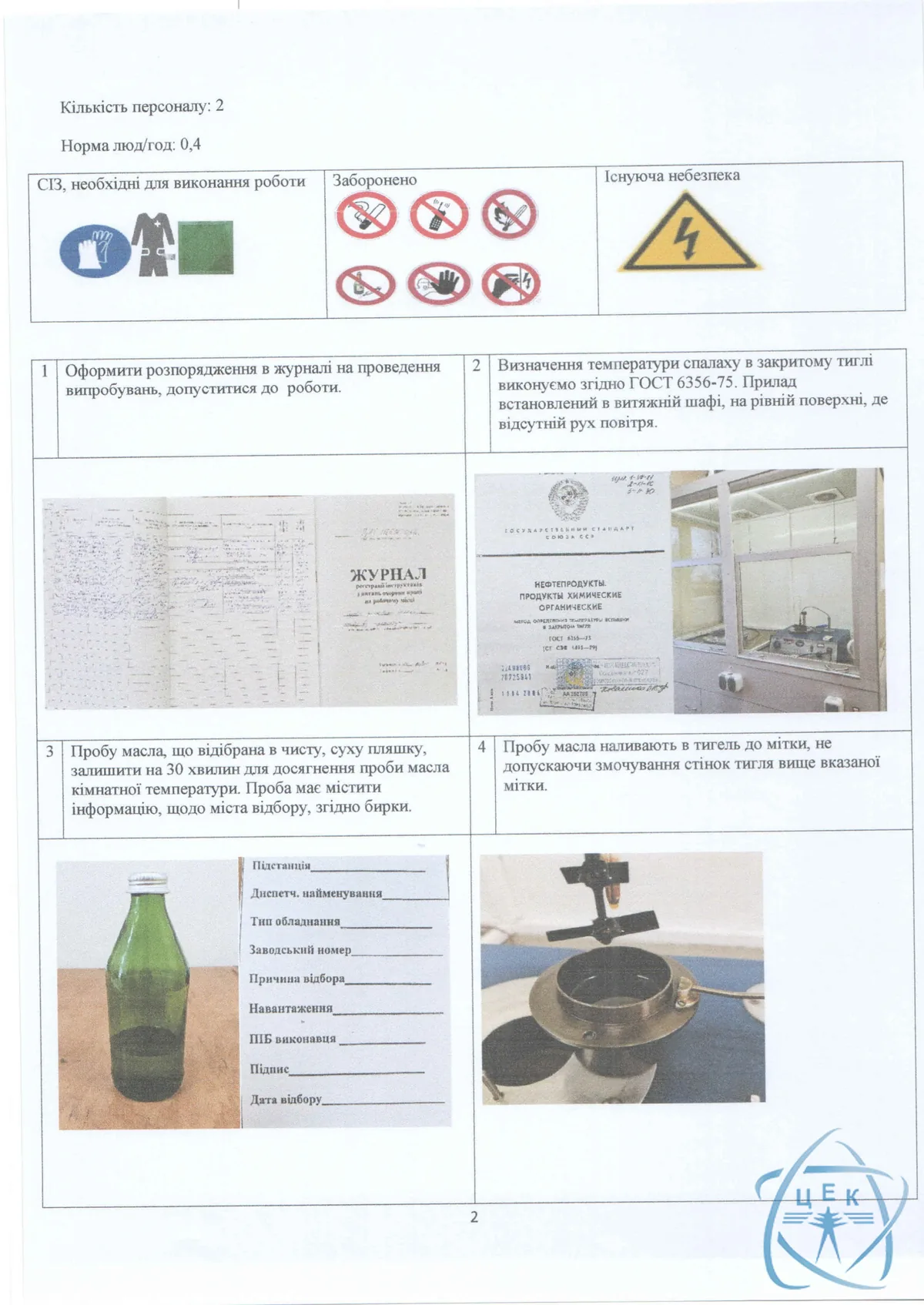

1. Крок 1. Оформлення розпорядження

   Оформити розпорядження в журналі на проведення випробувань, провести інструктаж, допуститися до роботи. Прилад встановлено у витяжній шафі на рівній поверхні без руху повітря.

2. Крок 2. Витримка проби

   Пробу олії, відібрану у чисту суху пляшку, витримати 30 хвилин для досягнення кімнатної температури. На бирці зазначити: підстанцію, диспетчерське найменування, тип обладнання, заводський номер, причину відбору, навантаження, ПІБ виконавця, дату.

3. Крок 3. Наповнення тиглю

   Налити пробу олії в тигель до мітки, не допускаючи змочування стінок тигля вище позначеної мітки. Закрити тигель кришкою.

4. Крок 4. Нагрівання

   Встановити тигель у нагрівальну ванну, опустити термометр. Увімкнути прилад. Перемішування — 90–120 об/хв, швидкість нагрівання — 5–6 °C за хвилину.

5. Крок 5. Випробування на спалах

   Випробування проводять не раніше ніж за 17 °C до припустимої температури спалаху, через кожні 2 °C. У момент випробування перемішування припиняють, відчиняють заслінку і опускають полум'я на 1 секунду. За температуру спалаху приймають показник термометра у момент чіткої появи полум'я над поверхнею олії.

6. Крок 6. Розрахунок результату

   За результат випробування приймають середнє арифметичне двох послідовних випробувань з розходженням не більше 5 °C. Записують у журнал, проводять розрахунок з врахуванням поправки на барометричний тиск, оформлюють протокол.

Результат і періодичність

Для трансформаторного масла марки ГК температура спалаху у закритому тиглі повинна бути не нижче 135 °C для нового масла та не нижче 125 °C для експлуатаційного. Зниження понад 5 °C порівняно з попереднім вимірюванням — ознака термічного дефекту в трансформаторі.
