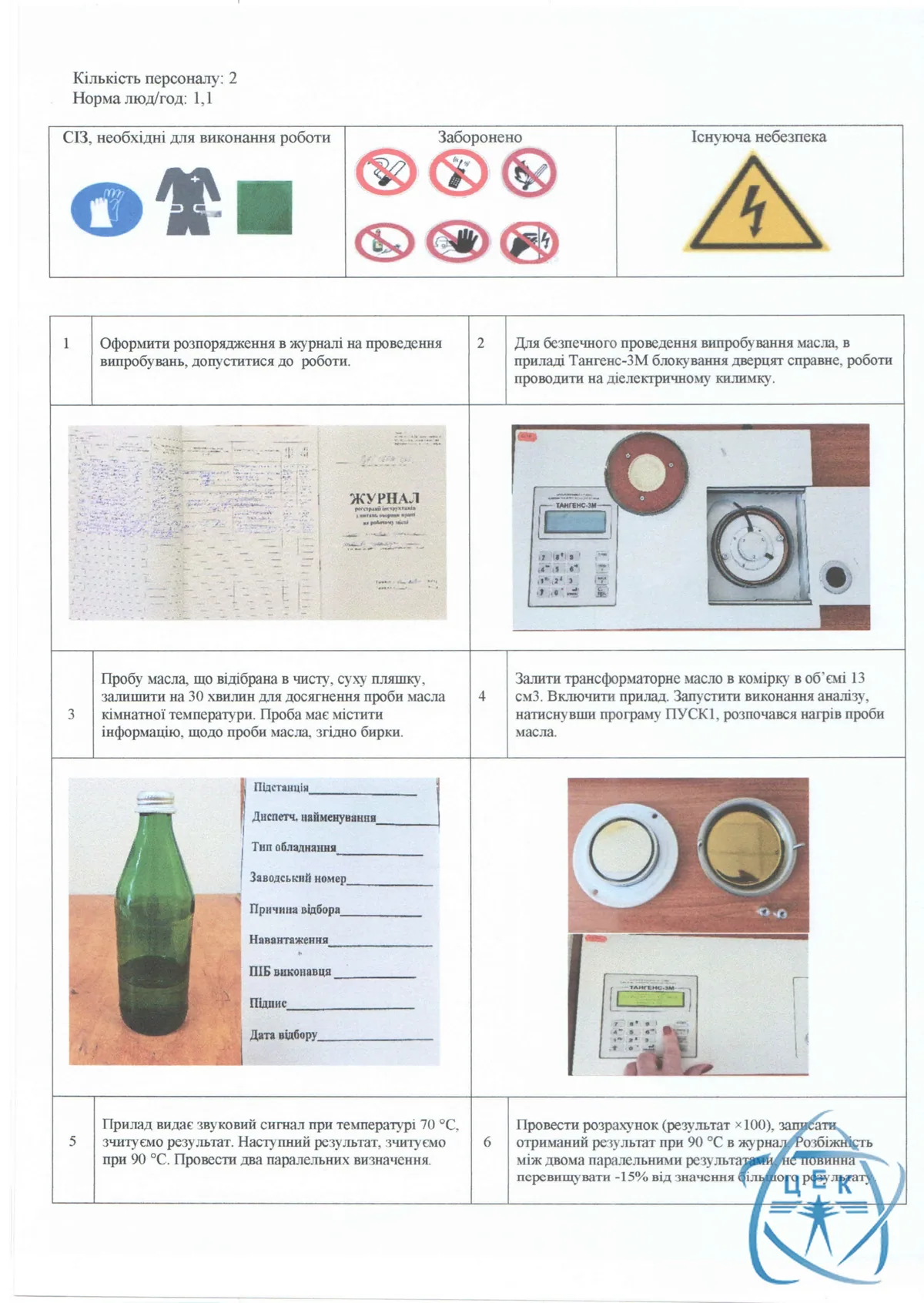

Технологічна карта визначення tg δ трансформаторного масла

Технологічна карта №40/СДІЗП регламентує визначення тангенса кута діелектричних втрат (tg δ) трансформаторного масла приладом Тангенс-3М при температурі 90 °C. Виконує електротехнічна лабораторія ЦЕК у Дніпрі. Норма для масла, що експлуатується — не більше 0,5% (СОУ-Н ЕЕ 43.101:2009).

Нормативна база

• СОУ-Н ЕЕ 43.101:2009 — трансформаторні мастила в експлуатації
• ГОСТ 6581-75
• НПАОП 40.1-1.21-98

Покрокова методика

1. Крок 1. Розпорядження

   Оформити розпорядження в журналі, провести інструктаж, допуститися до роботи.

2. Крок 2. Безпека

   Перевірити заземлення приладу Тангенс-3М, справність блокування дверцят, наявність діелектричного килимка. Роботи виконувати в діелектричних рукавичках.

3. Крок 3. Підготовка проби

   Пробу масла, відібрану в чисту суху пляшку, витримати 30 хвилин при кімнатній температурі. Бирка з інформацією про місце відбору обов'язкова.

4. Крок 4. Заповнення комірки

   Залити трансформаторне масло в комірку Тангенс-3М об'ємом 13 см³. Уникати утворення повітряних бульбашок. Закрити кришку, заблокувати дверцята.

5. Крок 5. Запуск аналізу

   Увімкнути прилад. Запустити програму ПУСК1 — розпочнеться нагрів проби. Прилад автоматично виходить на температурні точки 70 °C та 90 °C.

6. Крок 6. Зняття результатів

   При звуковому сигналі на 70 °C зафіксувати перший результат. На 90 °C зчитати другий результат. Провести два паралельних визначення.

7. Крок 7. Розрахунок і протокол

   Розрахувати tg δ × 100 (%). Розбіжність між двома паралельними результатами — не більше 15% від більшого. Записати мінімальне значення при 90 °C у журнал і протокол ЕТЛ ЦЕК.

Результат і періодичність

Протокол фізико-хімічного аналізу масла з фактичним tg δ при 90 °C. Норма — не більше 0,5%; за перевищення масло рекомендується до регенерації або заміни.
