Технологічна карта визначення вологовмісту трансформаторного масла

Технологічна карта №43/СДІЗП регламентує визначення вологовмісту в трансформаторному маслі кулонометричним методом Карла Фішера. Виконує електротехнічна лабораторія ЦЕК у Дніпрі. Норма для експлуатованого масла — не більше 0,001% маси (10 ppm) за СОУ-Н ЕЕ 43.101:2009.

Нормативна база

• СОУ-Н ЕЕ 43.101:2009 — трансформаторні мастила в експлуатації
• ГОСТ 7822-75 — нафта і нафтопродукти. Метод визначення вмісту води
• НПАОП 40.1-1.21-98

Покрокова методика

1. Крок 1. Розпорядження

   Оформити розпорядження, провести інструктаж бригади, допуститися до роботи.

2. Крок 2. Підготовка проби

   Пробу масла, відібрану в чисту суху пляшку (з мінімізацією контакту з повітрям), витримати 30 хвилин при кімнатній температурі. Перевірити бирку.

3. Крок 3. Запуск титратора

   Скляна кулонометрична комірка заздалегідь заповнена реагентами Карла Фішера за інструкцією виробника. Увімкнути прилад кнопкою On/Off. Запустити програму ПУСК / АНАЛІЗ.

4. Крок 4. Стабілізація

   Прилад автоматично переходить у режим передтитрування, потім — очікування дрейфу (має бути менше 30 мкг/хв). Тільки після стабілізації запускається аналіз зразка.

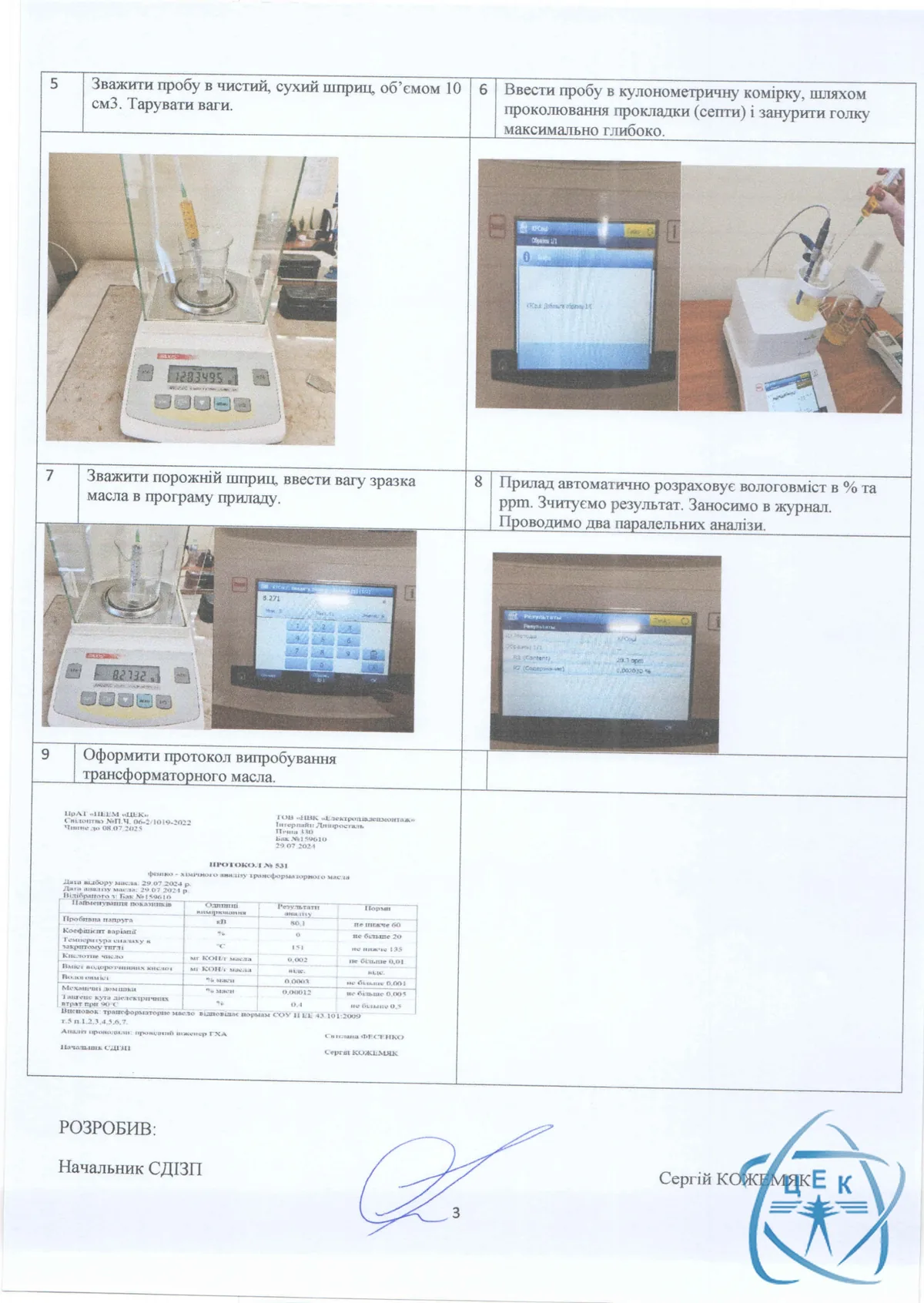

5. Крок 5. Зважування шприца

   Зважити чистий сухий шприц об'ємом 10 см³ з пробою масла на аналітичних вагах. Тарувати ваги.

6. Крок 6. Введення проби

   Ввести пробу в кулонометричну комірку шляхом проколювання прокладки (септи) — голка занурюється максимально глибоко, щоб уникнути контакту масла з атмосферним повітрям.

7. Крок 7. Визначення маси

   Зважити порожній шприц після введення проби. Різницю мас (масу зразка) ввести в програму приладу.

8. Крок 8. Зчитування результату

   Прилад автоматично розраховує вологовміст у % маси та ppm. Зчитати результат, занести в журнал. Провести два паралельних визначення.

9. Крок 9. Протокол

   Оформити протокол випробування трансформаторного масла з висновком про відповідність нормам СОУ-Н ЕЕ 43.101:2009.

Результат і періодичність

Протокол ЕТЛ ЦЕК з фактичним вологовмістом у % маси та ppm. При перевищенні норми масло підлягає сушінню або заміні; підвищена волога різко знижує діелектричну міцність масла.
