Випробування вимикачів 6–35 кВ — масляних, вакуумних, елегазових
Виконуємо комплексні приймально-здавальні та експлуатаційні випробування високовольтних вимикачів МВ-6/10/35 кВ, ВВВ-10, ВВ-10, ВБП-10, BB/TEL: опір ізоляції, високовольтні випробування підвищеною напругою, перехідний опір контактів, час включення/відключення, синхронність полюсів. Атестат ЕТЛ ЦЕК — до 150 кВ.
Що входить у послугу
- Замір опору ізоляції первинних кіл мегаомметром 2500 В (фази-корпус, міжфазно)
- Випробування підвищеною напругою 32 кВ (для 10 кВ) і 80 кВ (для 35 кВ) 1 хв
- Замір перехідного опору головних контактів (норма ≤45 мкОм для МВ, ≤25 мкОм для ВВ)
- Перевірка часу включення/відключення (норма ВВ-10: вкл. 0,07 с, відкл. 0,06 с)
- Контроль синхронності полюсів (різнобіжність ≤2 мс)
- Випробування ізоляції вторинних кіл управління 1000 В
Які документи отримаєте
- Протокол випробування вимикача встановленого зразка
- Технічний звіт із порівнянням з паспортними даними та попередніми вимірами
- Висновок про придатність вимикача до подальшої експлуатації
- Рекомендації — ремонт, регулювання приводу, заміна вакуумної камери
Нормативка та періодичність
- СОУ-Н ЕЕ 20.302:2007, ПУЕ:2017
- Періодичність — 1 раз на 4 роки (МВ), 1 раз на 6 років (ВВ), 1 раз на 8 років (елегаз)
- Випробувальна напруга — 5·Uном для постійного струму, 3·Uном для змінного
Як проходить випробування
Узгодження заявки
Дзвоните на (067) 676-21-97. Уточнюємо тип вимикача (МВ, ВВ, ВВВ), номінальну напругу, кількість одиниць, наявність схеми.
Узгодження вимкнення
Допомагаємо оформити заявку на вивід комірки в ремонт із обленерго або вашим оперативним персоналом.
Розбір приєднань
Знімаємо ошиновку, відключаємо ланцюги управління. Готуємо вимикач до випробування у відключеному стані.
Випробування
Послідовно: ізоляція мегаомметром → високовольтні випробування → перехідний опір → час спрацювання → синхронність полюсів.
Збір і протокол
Відновлюємо схему, перевіряємо включення під робочою напругою. У 3–5 днів — повний протокол із висновком.
Потрібен повний пакет протоколів для контролюючих органів?
Виїдемо протягом 24–48 годин, видамо протокол встановленого зразка.Часті питання
Як часто випробовувати вимикачі 6–10 кВ?
За СОУ-Н ЕЕ 20.302:2007: масляні (МВ) — 1 раз на 4 роки, вакуумні (ВВ) — 1 раз на 6 років, елегазові (ВЕГ) — 1 раз на 8 років. Аварійно — після КЗ у зоні, спрацювання при перевантаженні.
Яка норма перехідного опору контактів?
Для масляних МВ-10 — ≤45 мкОм, для вакуумних ВВ-10 (BB/TEL, ВБП) — ≤25 мкОм, для елегазових — ≤30 мкОм. Перевищення в 1,5–2 рази → ремонт або заміна контактів.
Скільки коштує випробування вимикача 10 кВ?
Базова ціна — — уточніть за телефоном +38 (067) 676-21-97 — ВВ-10, — уточніть за телефоном +38 (067) 676-21-97 — МВ-10 (через більший обсяг робіт). Партія від 5 вимикачів — знижка 15%. Виїзд по м. Дніпро — безкоштовно.
Що з вакуумними камерами BB/TEL — як перевірити?

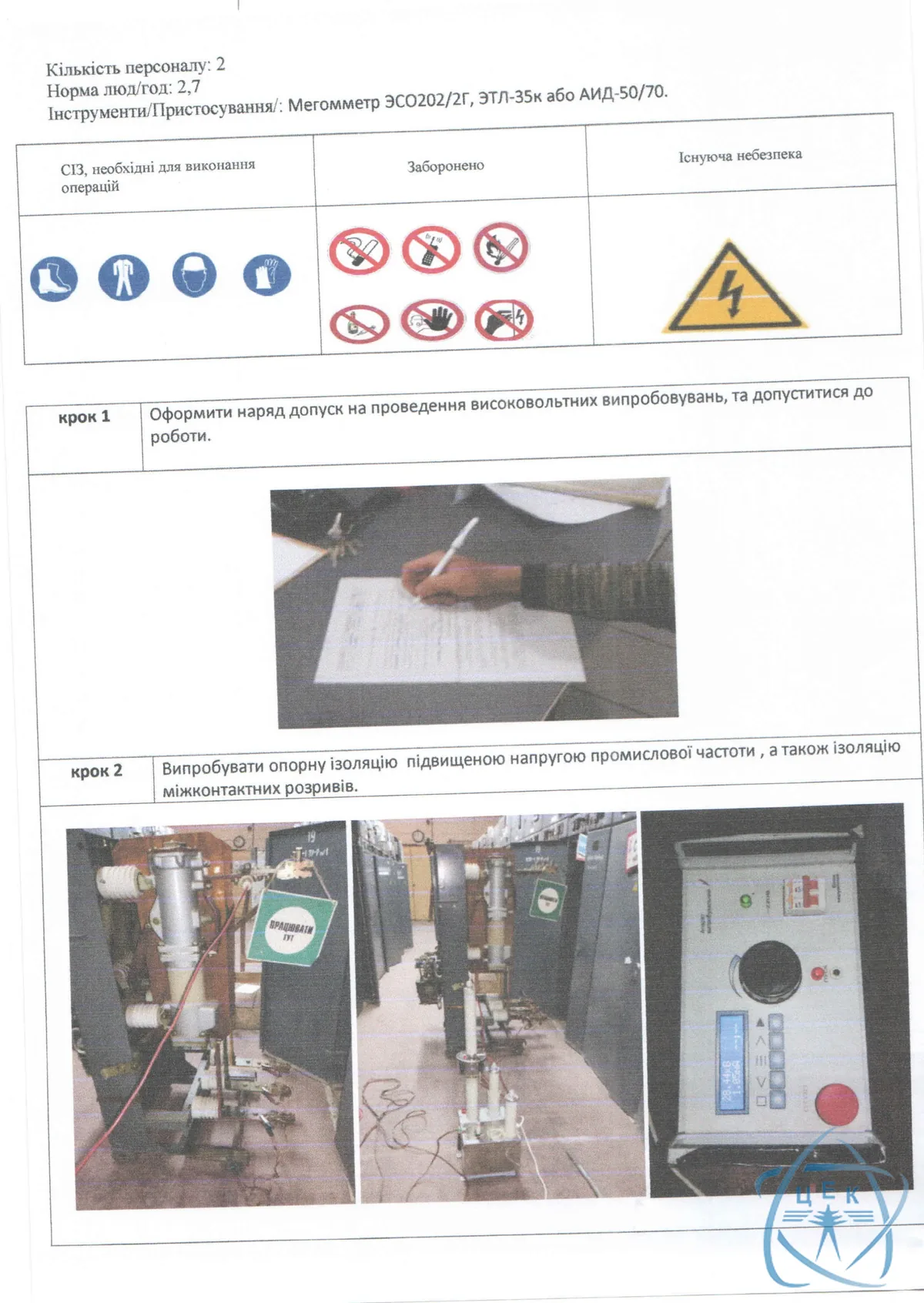

Окремо перевіряємо вакуумну камеру: випробування підвищеною напругою 32 кВ змінного струму на 1 хв між контактами у відключеному стані. Поява пробою → камера втратила вакуум, потребує заміни.
Чи робите випробування з виміром часу спрацювання?
Так. Маємо хронограф SVERKER 900 — заміряємо час включення (норма ВВ-10: ≤0,07 с), час відключення (≤0,06 с), різнобіжність полюсів (≤2 мс). Це обов'язкова частина протоколу.
