Технологічна карта випробування покажчика напруги для фазування

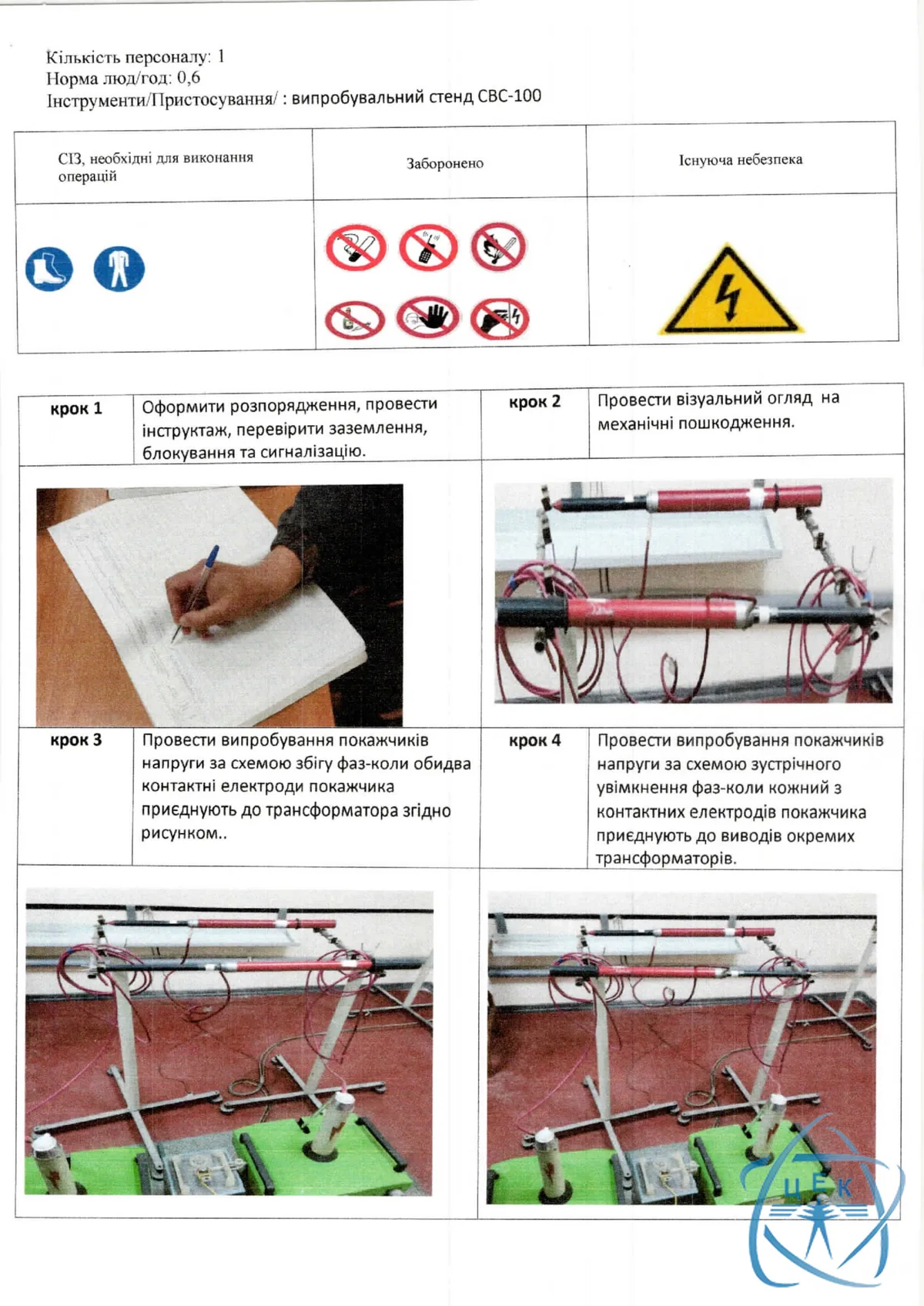

Технологічна карта №31/СДІЗП визначає порядок випробування покажчиків напруги для фазування. Випробування проводить ЕТЛ ЦЕК у Дніпрі згідно «Правил експлуатації електрозахисних засобів» (НПАОП 40.1-1.07-01), пп. 9.2.3–9.2.6.

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів, п. 9.2.3–9.2.6
• СОУ-Н ЕЕ 20.302:2020
• ПУЕ-2026

Покрокова методика

1. Крок 1. Підготовка

   Оформити розпорядження в журналі, провести інструктаж, перевірити заземлення стенду СВС-100, блокування дверей камери та світло-звукову сигналізацію.

2. Крок 2. Візуальний огляд

   Оглянути покажчик на механічні пошкодження, тріщини ізоляційних частин, цілісність маркування, з'єднувального проводу та контактних електродів. Бракований засіб не випробовується.

3. Крок 3. Схема збігу фаз

   Випробування за схемою збігу фаз: обидва контактні електроди покажчика приєднують до одного виводу випробного трансформатора. Засіб не повинен сигналізувати про наявність напруги.

4. Крок 4. Схема зустрічного увімкнення

   Випробування за схемою зустрічного увімкнення фаз: кожний контактний електрод приєднати до виводів окремих трансформаторів. Засіб має чітко спрацювати при поданні напруги.

5. Крок 5. Поріг спрацювання

   Зафіксувати значення напруги порога спрацювання — має відповідати п. 9.2.3 Правил експлуатації електрозахисних засобів.

6. Крок 6. Випробування ізоляції робочої частини

   Прикласти випробну напругу за п. 9.2.4–9.2.5: до контактного електрода та елемента з'єднання робочої й ізолювальної частин — поздовжня ізоляція робочих частин; до металевого з'єднання та електропровідного бандажа — поздовжня ізоляція ізолювальних частин.

7. Крок 7. Випробування з'єднувального проводу

   З'єднувальний провід занурити у ванну з водою так, щоб відстань між металевими наконечниками та водою становила 60–70 мм. Прикласти випробну напругу до контактного електрода та корпусу ванни. Значення та тривалість — за п. 9.2.6 Правил.

8. Крок 8. Зняття напруги

   Плавно зняти напругу до нуля, вимкнути установку, заземлити високовольтний вивід трансформатора.

9. Крок 9. Маркування

   Нанести штамп з номером, датою випробування, датою наступного випробування та допустимою напругою. Оформити протокол ЕТЛ ЦЕК.

Результат і періодичність

Протокол випробування покажчика для фазування. Періодичність — 1 раз на 12 місяців.
